Λεπτομέρειες:
|
| Όνομα μοντέλου: | Μονοκατευθυντικός συζευκτήρας οπτικών ινών | Οπτικός τύπος διαμόρφωσης συζευκτήρων: 1x2 λειτουργούν μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 2/98etc | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |

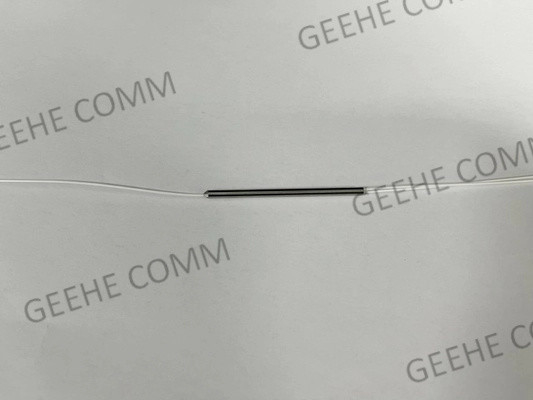

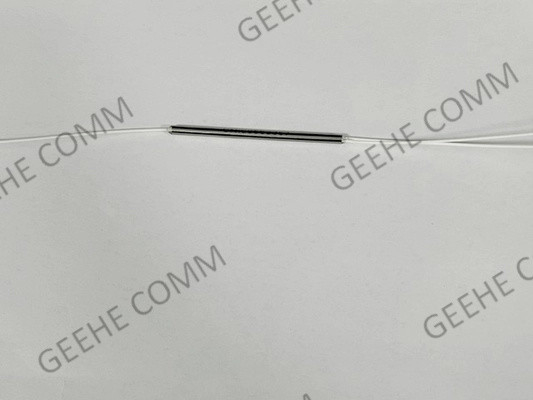

| Τύπος συσκευασίας: | Σιδηρουργικό σωλήνα | Τύπος διαμόρφωσης: | 1×2 με το συνδετήρα LC |
Χωρίς συνδετήρες MxN Μονότυπος σιδηροδρομικός σωλήνας FBT Συνδετήρες
Οπτική σύνδεση Σύντομη εισαγωγή:
Ο οπτικός διαχωριστής FBT δέσμευει δύο ή περισσότερες ίνες μαζί, και στη συνέχεια τις λιώνει και τις τεντώνει σε ένα κωνικό, και παρακολουθεί την αλλαγή της αναλογίας διαίρεσης σε πραγματικό χρόνο.Μετά την επίτευξη της απαιτούμενης αναλογίας διαίρεσης, το τέντωμα λιωμένου είναι ολοκληρωμένο και ένα άκρο της ινών διατηρείται (το υπόλοιπο κόβεται) ως είσοδος και το άλλο άκρο χρησιμοποιείται ως πολλαπλή έξοδος.
Οι λιωμένες ίνες είναι πολύ εύθραυστες, προστατεύονται από ένα γυάλινο σωλήνα από επωξικό και σκόνη πυριτίου.
Χαρακτηριστικά και πλεονεκτήματα των ζεύξεων οπτικών ινών:
1) Χαμηλή απώλεια και χαμηλή WDL
2) Υπερ- χαμηλή PDL
3) Ultra-wide λειτουργία εύρος ζώνης +/- 80nm
4) Υψηλή κατευθυντικότητα
5) Μινι- πακέτο
6) Δύο παράθυρα λειτουργίας
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 30,50 έως 4,60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 20/80 | 60,80 έως 7,40/≤1.2 | 60,50 έως 7,70/≤1.2 | |||
| 10/90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5/95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 3/97 | 140,60 έως 15,50/≤0.3 | 130,60 έως 16,05/≤0.4 | |||
| 2/98 | 160,60 έως 17,90/≤0.25 | 150,60 έως 18,20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.15 | |||
| Απώλεια απόδοσης (dB) | ≥ 50 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 55 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
* Η παραπάνω προδιαγραφή είναι χωρίς συνδέσμους
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 35- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α Χ: Προσαρμογή |
121x2 22Τελείωσε. |
351310/1550nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Προσαρμογή |
2525 μM ίνες 09:900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Λειτουργικό μήκος κύματος | Ποσοστό ζεύξης | μήκος ινών | Τύπος ινών | Τύπος σύνδεσης | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Παγκόσμιος Οργανισμός Ειδικών Ερευνών
Εφαρμογή ζεύξης 2×2 οπτικών ινών:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
