Λεπτομέρειες:
|
| Όνομα μοντέλου: | Μίνι συζευκτήρες οπτικών ινών μεγέθους 1×4 | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1×4 |
| Επισημαίνω: | 1×4 συζευκτήρας οπτικών ινών,1310nm συζευκτήρας οπτικών ινών,1490nm συζευκτήρας οπτικών ινών |
||

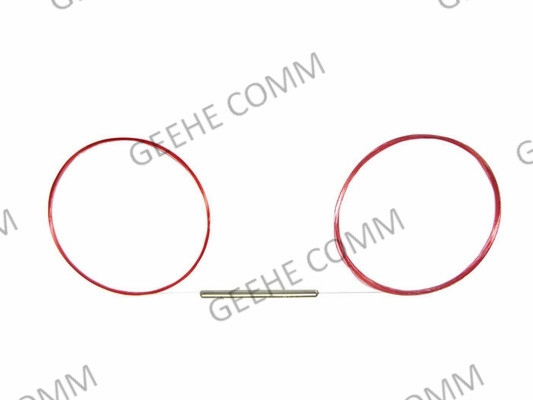

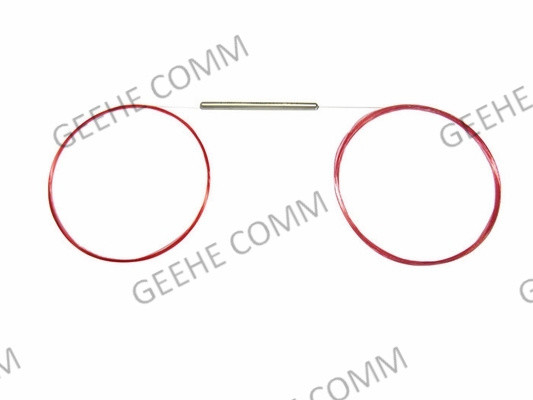

Μίνι μεγέθους 1 × 4 σύνδεσμοι οπτικών ινών
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι συνδετήρες FBT χρησιμοποιούν τεχνολογία ακριβείας για τον συνδυασμό ή τη διανομή φωτός από ενιαίες/πολλαπλές εισόδους σε ενιαίες/πολλαπλές εξόδους αμφίδρομα.Είναι σχεδιασμένα για τη διαίρεση ισχύος και την πρόσβαση σε τηλεπικοινωνιακό εξοπλισμό, δίκτυο CATV και εξοπλισμό δοκιμών.
Ο σύνδεσμος 1 × 4 FBT είναι ένας οπτικός διαχωριστής που χρησιμοποιεί την τεχνική Fused Biconic Taper (FBT).Η τεχνική FBT είναι μια γνωστή βιομηχανική τεχνολογία για τη διάσπαση οπτικής ισχύος ή/και διάσπαση μήκων κύματος.Ο σύνδεσμος συγχωνευμένων ινών δημιουργείται μέσω μιας διαδικασίας συγχώνευσης δύο γυμνών ινών όπως ένα X και τραβώντας το συγχωνευμένο τμήμα για να επιτευχθούν τα επιθυμητά οπτικά χαρακτηριστικά.Οι σύνδεσμοι FBT συγχωνεύονται σε δομές δέντρου για να συνδυάσουν οπτικά αποτελέσματα διαχωρισμού για να δημιουργήσουν έξοδο αναλογίας ισχύος 1 × N ή 2 × N, όπου N είναι ο αριθμός των επιθυμητών εξόδων.
1 × 2 Σύνδεσμοι οπτικών ινών Χαρακτηριστικά και οφέλη:- Δεν ξέρω.
1) Μικρή απώλεια εισαγωγής
2) Χαμηλή PDL
3) Σύνθετο σχεδιασμό
4) Καλή ομοιομορφία μεταξύ των καναλιών
5) Υψηλή κατευθυντικότητα
6) Υψηλή αξιοπιστία και σταθερότητα
7) Διατίθενται διάφοροι δείκτες ζεύξης
Ειδικότητα και παράμετρος του συνδετήρα FBT 1x4:
|
1X4 25x25x25x25 1525-1565nm μικρού μεγέθους WBC Τεχνική προδιαγραφή για την προμήθεια οπτικών διαχωριστών Έκδοση:A/0 |
|||||||||
| Παράμετροι | Μονάδα | Προδιαγραφές | |||||||
| Πεδίο εύρους κύματος | nm | 1525-1565 | |||||||
| Απώλεια εισαγωγής (σε ολόκληρο το εύρος μήκους κύματος) | dB | 6.0-6.8 | |||||||
| Οπτική απώλεια επιστροφής | Ελάχιστο | dB | 50 | ||||||
| Ομοιομορφία | Μαξ | dB | 0.6 | ||||||
| Οδηγία | Ελάχιστο | dB | 55 | ||||||
| Απώλεια που εξαρτάται από την πόλωση | Μαξ | dB | 0.2 | ||||||
| Απώλεια που εξαρτάται από τη θερμοκρασία | Μαξ | dB | 0.15 | ||||||
| Θερμοκρασία λειτουργίας | °C | -5 έως 75 | Μέγιστη οπτική ισχύς | μv | 500 | ||||
| Θέρμανση αποθήκευσης | °C | -40 ~ 85 | Υγρασία λειτουργίας | % | 0 ~ 90 | ||||
| Απαιτούμενη αξιοπιστία | Συμμόρφωση με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE | ||||||||
| Προδιαγραφές συσκευασίας | |||||||||
| Μέγεθος πακέτου | Φ3.0×L48 ή Φ3.0×L45 | Μέγεθος ινών | 1 ± 0,1m | ||||||
| Τύπος ινών | Corning SMF28 ή άλλες ίνες | ||||||||
| Τύπος χοιροουράς | 250um γυμνές ίνες | ||||||||
| Χρωματικός κωδικός ινών | Κανένας. | ||||||||
| Συνδετήρες | Κανένας. | ||||||||
|
Σημειώσεις: 1Η απώλεια που εξαρτάται από τη θερμοκρασία ορίζεται ως η μεταβολή της απώλειας εισαγωγής σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας. 2Πρέπει να παρέχεται η έκθεση αξιοπιστίας 1000 ωρών για 85 °C, 85% RH ή 75 °C, 90% RH.
|
|||||||||
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 35- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α Χ: Προσαρμογή |
121x2 22Τελείωσε. |
351310/1550nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Προσαρμογή |
2525 μM ίνες 09:900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Λειτουργικό μήκος κύματος | Ποσοστό ζεύξης | μήκος ινών | Τύπος ινών | Τύπος σύνδεσης | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Παγκόσμιος Οργανισμός Ειδικών Ερευνών
Εφαρμογή ζεύξης οπτικών ινών 1 × 2:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Αισθητήρες οπτικών ινών
Οπτικό σύστημα δοκιμής
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
