Λεπτομέρειες:
|
| Όνομα μοντέλου: | Μονότροπος FBT Splitter 1550 0,9mm | Οπτικός τύπος διαμόρφωσης συζευκτήρων: 1x2 λειτουργούν μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 2 |
| Επισημαίνω: | 9/125 Singlemode θραύστης FBT,θραύστης 1x2 FC/APC FBT,θραύστης 0.9mm 10/90 FBT |
||

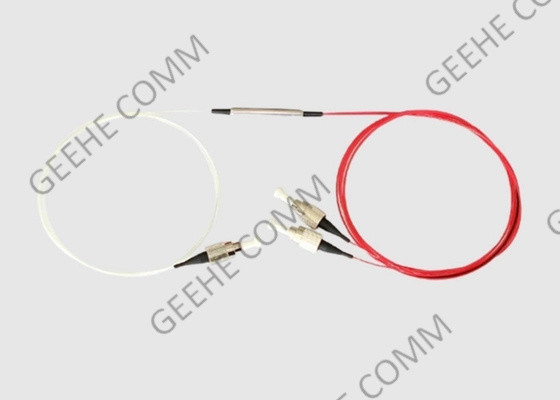

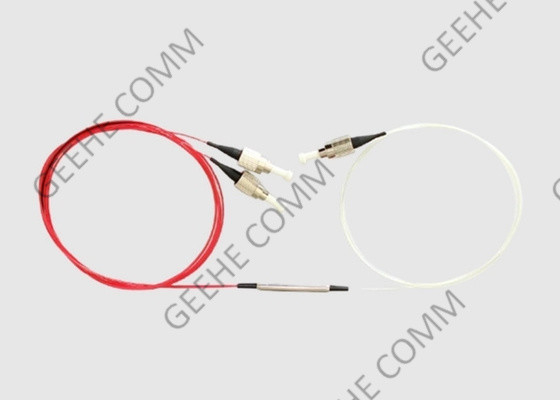

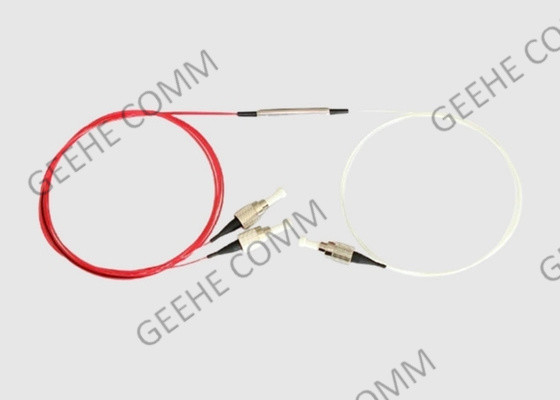

1x2 FC/APC FC/APC 9/125 Μονότροπος FBT Splitter 1550 0.9mm 10/90 Αναλογία διαίρεσης
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι σύνδεσμοι οπτικών ινών Geehe (splitters) είναι διαθέσιμοι σε ένα ευρύ φάσμα στυλ και μεγεθών για να διαχωρίσουν ή να συνδυάσουν το φως με ελάχιστη απώλεια.Όλα τα σπιλτέρ κατασκευάζονται χρησιμοποιώντας μια πολύ απλή διαδικασία που παράγει αξιόπισταΟι διαχωριστές μπορούν να κατασκευαστούν σε προσαρμοσμένα μήκη ινών και με οποιοδήποτε είδος συνδέσμου.
WDM (πολλαπλασιασμός με διαίρεση μήκους κύματος), οι οποίοι είναι παθητικοί πολλαπλασιαστές και αποπολλαπλασιαστές.Τα εξαρτήματα αυτά επιτρέπουν τη συγκέντρωση σημάτων με διαφορετικά μήκη κύματος σε ένα ενιαίο καλώδιο οπτικών ινών ή, εντελώς αντιστρόφως, να διαχωρίζουν σήματα με διαφορετικά μήκη κύματος σε διαφορετικές εξόδους στο WDM module.
1 × 2 Σύνδεσμος οπτικών ινών Χαρακτηριστικά και οφέλη:
1) Μικρή απώλεια εισαγωγής
2) Υψηλές αναλογίες αντανάκλασης
3) Επιλεκτική επεξεργασία σε μήκη κύματος ή σε εύρος ζώνης
4) Υψηλή θερμική και μηχανική σταθερότητα
5) Μπορεί να επιλεγούν αναλογίες διαίρεσης (1%... 50%)
6) Καλή ομοιομορφία μεταξύ των καναλιών
7) Παραγωγή σύμφωνα με τις προδιαγραφές του πελάτη
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
|
1×2 980 &1550 Τεχνική προδιαγραφή WDM μικρών μεγεθών για την προμήθεια οπτικών διαχωριστικών Έκδοση:A/0 |
||||||||
| Προδιαγραφές απόδοσης | Παράμετροι | Προδιαγραφές | Μονάδα | Σημείωση | ||||
| Διάστημα κύματος λειτουργίας σήματος (λs) | 1528-1569 | nm | ||||||
| Διάστημα κύματος λειτουργίας της αντλίας (λp) | 965-985 | nm | ||||||
| Απώλεια εισαγωγής | Σημάδι | ≤0.20 | dB | |||||
| αντλία | ≤0.20 | dB | ||||||
| Απομόνωση | Σημάδι | ≥ 20 | dB | |||||
| αντλία | ≥17 | dB | ||||||
| Απώλεια που εξαρτάται από την πόλωση | ≤0.05 | dB | ||||||
| Απώλεια που εξαρτάται από τη θερμοκρασία | ≤0.15 | dB | ||||||
| Οδηγία | ≥ 55 | dB | ||||||
| Θερμοκρασία λειτουργίας | -5 έως 75 | °C | Μέγιστη οπτική ισχύς | μv | 500 | |||
| Θέρμανση αποθήκευσης | -40 έως 85 | °C | Υγρασία λειτουργίας | % | 0 έως 90 | |||
| Απαιτούμενη αξιοπιστία | Συμμόρφωση με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE | |||||||
| Προδιαγραφές συσκευασίας | Παράμετροι | Προδιαγραφές | ||||||
| Τύπος ινών | Άλλες ίνες | |||||||
| Διάσταση | Φ2.4-L30 ((mm) | |||||||
| Μακρότητα ουράς (όλες οι πόρτες) | 10,0 ± 0,1 m | |||||||
| ΕΙΣ | Οπτικός σύνδεσμος (όλες οι θύρες) | Κανένα | ||||||
|
Σημειώσεις: 1Η απώλεια που εξαρτάται από το μήκος κύματος είναι η διαφορά μεταξύ της μέγιστης απώλειας εισαγωγής και της ελάχιστης απώλειας εισαγωγής σε ολόκληρο το εύρος κύματος εργασίας. 2Η απώλεια που εξαρτάται από τη θερμοκρασία ορίζεται ως η μεταβολή της απώλειας εισαγωγής σε ολόκληρο το εύρος θερμοκρασίας εργασίας. 3Πρέπει να παρέχεται η έκθεση αξιοπιστίας 1000 ωρών για 85 °C, 85% RH ή 75 °C, 90% RH. |
||||||||
Εφαρμογή ζεύξης οπτικών ινών 1 × 2:
1. Τηλεπικοινωνίες/δεδομένα μεγάλων αποστάσεων
2Οπλισμός και συστήματα οπτικών ινών
3Συστήματα CATV
4Δίκτυα τοπικής περιοχής, PON και FTTH
5. Αισθητήρες ινών
6. Συμμόρφωση
Συμμόρφωση
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Υπηρεσίες Wuhan Geehe:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημες μάρκες και Ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με όλη τη διαδικασία ελέγχου από την SGS
