Λεπτομέρειες:
|
| Όνομα μοντέλου: | Οπτικός συνδετήρας διαχωρισμού | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 3 |
| Επισημαίνω: | 1565nm συζευκτήρας καλωδίων οπτικών ινών,1×3 συζευκτήρας καλωδίων οπτικών ινών,1×3 οπτικός συζευκτήρας θραυστών |
||

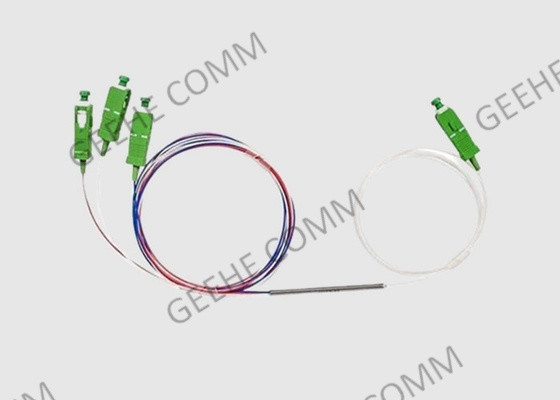

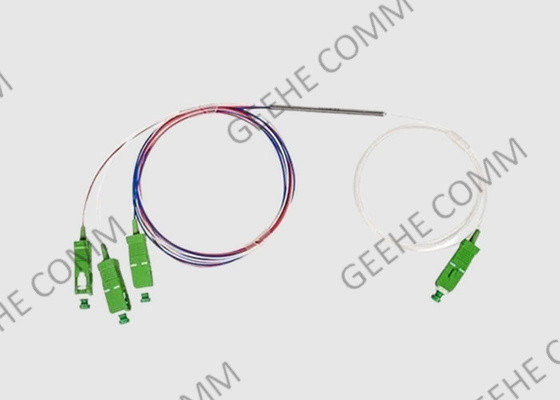

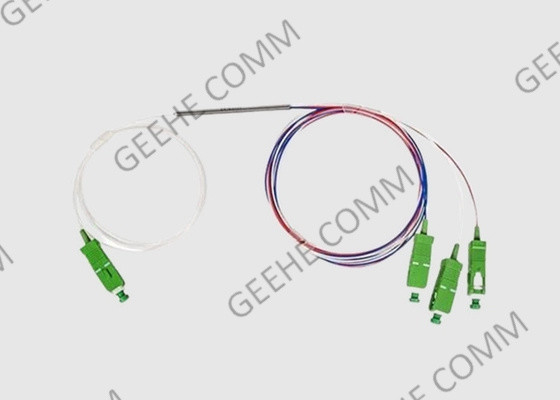

Μεγέθος Ultra 1525-1565nm 1 × 3 ευρυζωνική οπτική διαχωριστική ζεύξη
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι σύνδεσμοι μονής λειτουργίας (SM) κατασκευάζονται με βάση τις προδιαγραφές των πελατών μας.1Κατασκευάζουμε μεταλλικά σωλήνες, κουτιά ABS, πλαστικές ενότητες,Συγκροτήματα τύπου LGX με οποιονδήποτε κύριο τύπο συνδέσμου.
Οι συνδετήρες FBT βασίζονται στον τυποποιημένο τύπο διπλού παραθύρου. Με πολύ χαμηλή PDL μικρότερη από 0,06 dB για αναλογία σύνδεσης 50/50, είναι κατάλληλοι για εφαρμογές όπου η PDL του συστήματος είναι κρίσιμη.Η Επιστροφή της Απώλειας, UPC ≥65DB, APC ≥50DB με υψηλή συνδεσιμότητα.
1 × 2 Σύνδεσμος οπτικών ινών Χαρακτηριστικά και οφέλη:
1) Χαμηλή απώλεια και χαμηλή WDL
2) Υπερ- χαμηλή PDL
3) Υπερευρύτατο εύρος ζώνης λειτουργίας +/- 80nm
4) Υψηλή κατευθυντικότητα
5) Μινι- πακέτο
6) Δύο παράθυρα λειτουργίας
7) Μικρή συσκευασία
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
|
1X3 33x33x33 1525-1565nm WBC Τεχνική προδιαγραφή για την προμήθεια οπτικών διαχωριστών Έκδοση:A/0 |
|||||||||
| Παράμετροι | Μονάδα | Προδιαγραφές | |||||||
| Πεδίο εύρους κύματος | nm | 1525-1565 | |||||||
| Απώλεια εισαγωγής (σε ολόκληρο το εύρος μήκους κύματος) | dB | 4.6-5.2 | |||||||
| Οπτική απώλεια επιστροφής | Ελάχιστο | dB | 50 | ||||||
| Ομοιομορφία | Μαξ | dB | 0.6 | ||||||
| Οδηγία | Ελάχιστο | dB | 55 | ||||||
| Απώλεια που εξαρτάται από την πόλωση | Μαξ | dB | 0.2 | ||||||
| Απώλεια που εξαρτάται από τη θερμοκρασία | Μαξ | dB | 0.15 | ||||||
| Θερμοκρασία λειτουργίας | °C | -5 έως 75 | Μέγιστη οπτική ισχύς | μv | 500 | ||||
| Θέρμανση αποθήκευσης | °C | -40 ~ 85 | Υγρασία λειτουργίας | % | 0 ~ 90 | ||||
| Απαιτούμενη αξιοπιστία | Συμμόρφωση με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE | ||||||||
| Προδιαγραφές συσκευασίας | |||||||||
| Μέγεθος πακέτου | Φ4.0×L60 | Μέγεθος ινών | 1 ± 0,1m | ||||||
| Τύπος ινών | Corning SMF28 ή άλλες ίνες | ||||||||
| Τύπος χοιροουράς | 250um γυμνή ίνα με 900um χαλαρό σωλήνα | ||||||||
| Χρωματικός κωδικός ινών | Κανένας. | ||||||||
| Συνδετήρες | Κανένας. | ||||||||
|
Σημειώσεις: |
|||||||||
Εφαρμογή ζεύξης οπτικών ινών 1 × 3:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Υπηρεσίες Wuhan Geehe:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
