Λεπτομέρειες:
|
| Όνομα μοντέλου: | Σύνδεσμοι συνδυασμένων ινών | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 3 |
| Επισημαίνω: | 1 έως συζευκτήρας καλωδίων οπτικών ινών 3,Συζευκτήρας καλωδίων οπτικών ινών σωλήνων χάλυβα,1 έως 3 λιωμένος συζευκτήρας ινών |
||

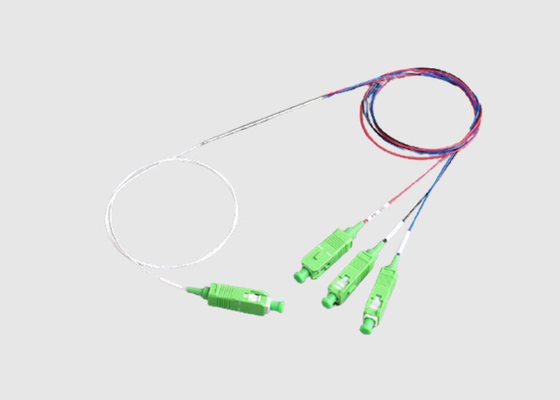

Οπτικός διαχωριστής 1 έως 3 Ατσάλινος σωλήνας μονοτρόπος συγκόλλητος τύπου σύνδεσης ινών
Οπτική σύνδεση Σύντομη εισαγωγή:
FBT Οπτικός συνδετήρας (Splitter) 3 σε 1 έξω από ατσάλινο σωλήνα με ενιαίο τρόπο συγχωνευμένο τύπο ινών FBT οπτικός συνδετήρας ινών μπορεί να προστεθεί με συνδετήρες ινών SC FC LC ST σύμφωνα με τις απαιτήσεις των πελατών.Μοναδικός τρόπος 0.9mm χαλαρή ίνες σωλήνα, μήκος κύματος 1310/1550nm ή 1310/1490/1550nm, προεπιλεγμένη αναλογία διαίρεσης 33/33/33, Μπορείτε επίσης να προσαρμόσετε 30/30/40,30/35/35 για να ταιριάζει για εσωτερική / εξωτερική συσκευή τερματικού ινών.
Για παράδειγμα, σε ένα FBT ζεύγη με ένα μόνο παράθυρο, θα υπάρχει ένα ορισμένο μήκος κύματος κανονικά 1310 τότε υποστηρίζει μόνο μήκος κύματος 1310.
1 × 3 Σύνδεσμος οπτικών ινών Χαρακτηριστικά και οφέλη:
1) Χαμηλή απώλεια και χαμηλή WDL
2) Υπερ- χαμηλή PDL
3) Υπερευρύτατο εύρος ζώνης λειτουργίας +/- 80nm
4) Υψηλή κατευθυντικότητα
5) Μινι- πακέτο
6) Διαφορετικοί συνδυασμοί αναλογίας ζεύξης
7) Χαμηλή διασταύρωση και υπερβολική απώλεια
8) Υψηλή οπτική απώλεια επιστροφής
9) Διατίθεται σε λειτουργία διπλού/τριών μήκων κύματος
10) Προαιρετικός τερματισμός συνδέσμων κατόπιν αιτήματος
11) Διατίθεται σε ίνες 250um & 900um, 2mm ή 3mm
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
|
1X3 33x33x33 1310&1550nm μικρού μεγέθους WBC Τεχνική προδιαγραφή για την προμήθεια οπτικών διαχωριστών Έκδοση:A/0 |
||||||||||||
| Παράμετροι | Μονάδα | Προδιαγραφές | ||||||||||
| Πεδίο εύρους κύματος | nm | 1310±20 και 1550±20 | ||||||||||
| Απώλεια εισαγωγής (σε ολόκληρο το εύρος μήκους κύματος) | dB | ≤5.5 | ||||||||||
| Οπτική απώλεια επιστροφής | Ελάχιστο | dB | 50 | |||||||||
| Οδηγία | Ελάχιστο | dB | 55 | |||||||||
| Απώλεια που εξαρτάται από την πόλωση | Μαξ | dB | 0.2 | |||||||||
| Απώλεια που εξαρτάται από τη θερμοκρασία | Μαξ | dB | 0.15 | |||||||||
| Θερμοκρασία λειτουργίας | °C | -5 έως 75 | Μέγιστη οπτική ισχύς | μv | 500 | |||||||
| Θέρμανση αποθήκευσης | °C | -40 ~ 85 | Υγρασία λειτουργίας | % | 0 ~ 90 | |||||||
| Απαιτούμενη αξιοπιστία | Συμμόρφωση με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE | |||||||||||
| Προδιαγραφές συσκευασίας | ||||||||||||
| Μέγεθος πακέτου | Φ3.0×L48 ή Φ3.0×L45 | Μέγεθος ινών | 1 ± 0,1m | |||||||||
| Τύπος ινών | Corning SMF28 ή άλλες ίνες | |||||||||||
| Τύπος χοιροουράς | 250um γυμνές ίνες | |||||||||||
| Χρωματικός κωδικός ινών | Κανένας. | |||||||||||
| Συνδετήρες | Κανένας. | |||||||||||
|
Σημειώσεις: 1Η απώλεια που εξαρτάται από τη θερμοκρασία ορίζεται ως η μεταβολή της απώλειας εισαγωγής σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας.
2Πρέπει να παρέχεται η έκθεση αξιοπιστίας 1000 ωρών για 85 °C, 85% RH ή 75 °C, 90% RH.
|
||||||||||||
Εφαρμογή ζεύξης οπτικών ινών 1 × 3:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Υπηρεσίες Wuhan Geehe:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
