Λεπτομέρειες:
|
| Όνομα μοντέλου: | Σύνδεσμοι συνδυασμένων ινών | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 2 |
| Επισημαίνω: | συζευκτήρας καλωδίων οπτικών ινών 2mm,1×2 συζευκτήρας καλωδίων οπτικών ινών,Συζευκτήρας καλωδίων οπτικών ινών 980 |
||

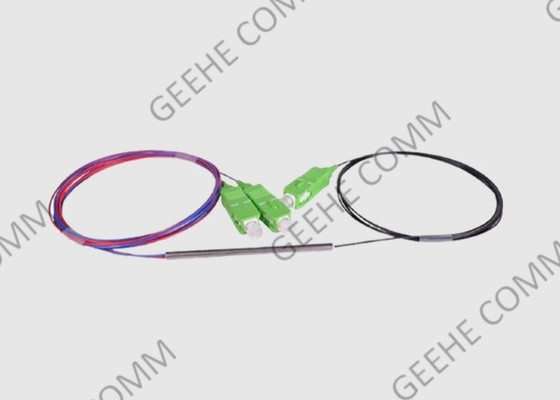

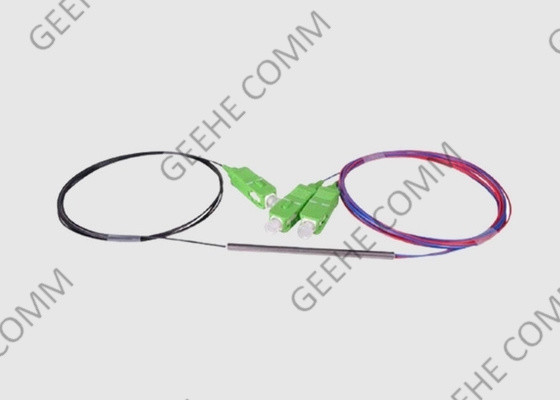

Μονότροπος 2mm Jacket 1×2 980 Ultra Small Coupler Οπτικοί διαχωριστές
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι οπτικοί σπιλτέρ μίας λειτουργίας με ένωση δικωνικών κωνικών (FBT) είναι διαθέσιμοι σε ένα ευρύ φάσμα αναλογιών διαίρεσης για να ταιριάζουν σε μια ποικιλία εφαρμογών.Αυτό το συγκεκριμένο μονό-τρόπο σύνδεσμο ινών είναι διαθέσιμο σε μια ποικιλία από σακάκια και το χαμηλό προφίλ ατσάλινο σωλήνα πακέτο παρέχει αμφίδρομη ευρυζωνική απόδοση.
Οι συνδετήρες FBT βασίζονται στον τυποποιημένο τύπο διπλού παραθύρου. Με πολύ χαμηλή PDL μικρότερη από 0,06 dB για αναλογία σύνδεσης 50/50,1/90 είναι κατάλληλοι για εφαρμογές όπου η PDL του συστήματος είναι κρίσιμη.
1 × 2 Σύνδεσμος οπτικών ινών Χαρακτηριστικά και οφέλη:
1) Χαμηλή απώλεια και χαμηλή WDL
2) Υπερ- χαμηλή PDL
3) Υπερευρύτατο εύρος ζώνης λειτουργίας +/- 80nm
4) Υψηλή κατευθυντικότητα
5) Μινι- πακέτο
6) Δύο παράθυρα λειτουργίας
7) Μικρή συσκευασία
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
|
1×2 980 Υπερμικρό μέγεθοςΣύνδεσμοςΤεχνική προδιαγραφή για την προμήθεια οπτικών χωριστών (80u 980 ίνες) Έκδοση: A/0 |
|||||||||
| Προδιαγραφές απόδοσης | Παράμετροι | Προδιαγραφές | Μονάδα | Σημείωση | |||||
| Δραστηριώδες εύρος κύματος | 970-980 | nm | |||||||
| Απώλεια εισαγωγής | 25 | Μαξ | 1.6 | dB | |||||
| Ελάχιστο | 1.2 | ||||||||
| 75 | Μαξ | 6.6 | dB | ||||||
| Ελάχιστο | 5.5 | ||||||||
| Απώλεια που εξαρτάται από την πόλωση | ≤0.1 | dB | |||||||
| Απώλεια που εξαρτάται από τη θερμοκρασία | ≤0.15 | dB | |||||||
| Οδηγία | ≥ 50 | dB | |||||||
| Θερμοκρασία λειτουργίας | -5 έως 75 | °C | Μέγιστη οπτική ισχύς | μv | 500 | ||||
| Θέρμανση αποθήκευσης | -40 έως 85 | °C | Υγρασία λειτουργίας | % | 0 έως 90 | ||||
| Απαιτούμενη αξιοπιστία | Συμμόρφωση με τις απαιτήσεις GR-1209-CORE και GR-1221-CORE | ||||||||
| Προδιαγραφές συσκευασίας | Παράμετροι | Προδιαγραφές | |||||||
| Τύπος ινών | CS980-80-20/165, ή άλλες ίνες | ||||||||
| Διάσταση | Φ2.4-L25 ((mm) | ||||||||
| Μακρότητα ουράς (όλες οι πόρτες) | 10,0 ± 0,1 m | ||||||||
| Χρωματικός κωδικός ινών | 25% πορτοκαλί | ||||||||
| ΕΙΣ | Οπτικός σύνδεσμος (όλες οι θύρες) | Κανένα | |||||||
|
Σημειώσεις: 1Η απώλεια που εξαρτάται από το μήκος κύματος είναι η διαφορά μεταξύ της μέγιστης απώλειας εισαγωγής και της ελάχιστης απώλειας εισαγωγής σε ολόκληρο το εύρος κύματος εργασίας. 2Η απώλεια που εξαρτάται από τη θερμοκρασία ορίζεται ως η μεταβολή της απώλειας εισαγωγής σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας. 3Πρέπει να παρέχεται η έκθεση αξιοπιστίας 1000 ωρών για 85 °C, 85% RH ή 75 °C, 90% RH.
|
|||||||||
Εφαρμογή ζεύξης οπτικών ινών 1 × 2:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Αισθητήρες οπτικών ινών
Οπτικό σύστημα δοκιμής
Υπηρεσίες Wuhan Geehe:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
