Λεπτομέρειες:
|
| Όνομα μοντέλου: | 1X2 Συσκευή 1310/1550nm SC APC | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | 250um γυμνές ίνες |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 2 SC APC |
| Επισημαίνω: | APC 1X2 Sc συζευκτήρας ινών,συζευκτήρας ινών 250um 1X2,συζευκτήρας οπτικών ινών μήκους 1M |
||

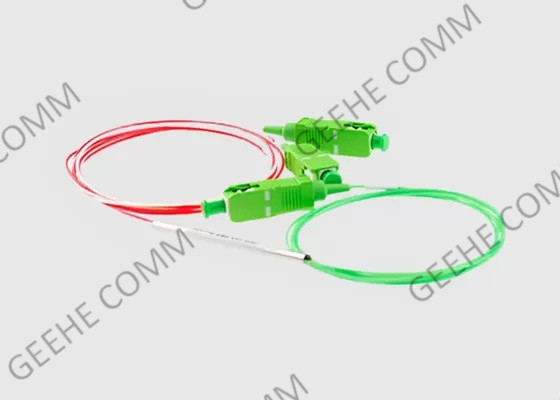

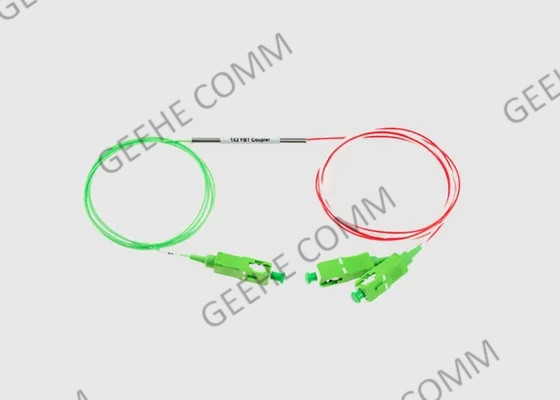

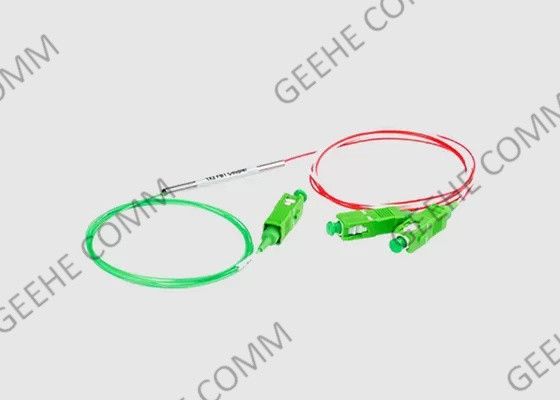

250um Τύπος SM 1X2 Συνδετήρας 1310/1550nm 10/90 Σχέδιο διαίρεσης 1M μήκος
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι DWC (Dual Window Couplers) είναι μονοδιάτακτοι διαχωριστές με καθορισμένη αναλογία διαίρεσης από μια ίνα εισόδου σε 2 ίνες εξόδου.10 αναλογία διαίρεσης και γυμνή ίνα 250μmΟι διπλός σύνδεσμοι παράθυρων είναι διαθέσιμοι με 900μm χαλαρό σωλήνα μονοτρόπης ινών ή 250μm γυμνή ινών και τερματισμένη ή υπομυαλισμένη ανάλογα με τις ανάγκες σας.Μη συνδεδεμένοι συνδετήρες διπλού παραθύρου έρχονται χωρίς συνδετήρες για εύκολη σύνδεση ή συνδεσιμότηταΟι συνδεδεμένοι συνδετήρες διπλών παραθύρων είναι διαθέσιμοι με την επιλογή σας από συνδετήρες οπτικών ινών: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC και ST/UPC.
1 × 2 Σύνδεσμοι οπτικών ινών Χαρακτηριστικά και οφέλη:
1) Χαμηλή απώλεια εισαγωγής
2) Χαμηλή PDL
3) Σύνθετο σχεδιασμό
4) Καλή ομοιομορφία μεταξύ των καναλιών
5) Ευρύτατο λειτουργικό μήκος κύματος: Από 1260nm έως 1650nm
6) Ευρεία θερμοκρασία λειτουργίας: Από -40°C έως 85°C
7) Υψηλή αξιοπιστία και σταθερότητα
Πιστοποίηση και συμμόρφωση:
1) GR-1209 - ΚΑΛΟΣ Απαιτήσεις για παθητικά οπτικά στοιχεία
2) GR - 1221 - CORE Απαιτήσεις διασφάλισης της αξιοπιστίας για παθητικά οπτικά εξαρτήματα
3) GR - 326 - CORE Απαιτήσεις για οπτικούς συνδέσμους μονόδιας λειτουργίας και συγκροτήματα εκτοξευτών
4) Πρότυπο ενσωματωτότητας TIA-604 για συνδέσμους οπτικών ινών
5) Οδηγία RoHS για τον περιορισμό των επικίνδυνων ουσιών.
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 30,50 έως 4,60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 20/80 | 60,80 έως 7,40/≤1.2 | 60,50 έως 7,70/≤1.2 | |||
| 10/90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5/95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 3/97 | 140,60 έως 15,50/≤0.3 | 130,60 έως 16,05/≤0.4 | |||
| 2/98 | 160,60 έως 17,90/≤0.25 | 150,60 έως 18,20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.15 | |||
| Απώλεια απόδοσης (dB) | ≥ 50 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 55 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
* Η παραπάνω προδιαγραφή είναι χωρίς συνδέσμους
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 35- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α Χ: Προσαρμογή |
121x2 22Τελείωσε. |
351310/1550nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Προσαρμογή |
2525 μM ίνες 09:900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Λειτουργικό μήκος κύματος | Ποσοστό ζεύξης | μήκος ινών | Τύπος ινών | Τύπος σύνδεσης | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Παγκόσμιος Οργανισμός Ειδικών Ερευνών
Εφαρμογή 2×2 οπτικών ζεύξεων ινώδους ινών:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Αισθητήρες οπτικών ινών
Οπτικό σύστημα δοκιμής
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
