Λεπτομέρειες:
|
| Όνομα μοντέλου: | Εναρμόνιση 1X2 SM | Λειτουργικό μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Λειτουργία: | Διανομή ινών | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| Τύπος συσκευασίας: | χάλυβα σωλήνα | Τύπος διαμόρφωσης: | 1 × 2 με συνδετήρα SC APC |
| Επισημαίνω: | SM τυποποιημένος συζευκτήρας ινών 1X2,συζευκτήρας ινών 1310nm 1X2,συζευκτήρας ινών 1550nm 1x2 |
||

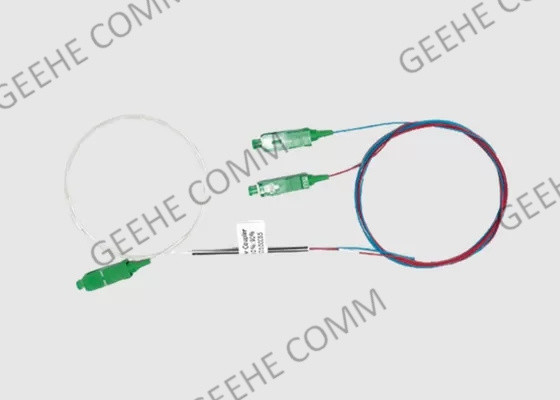

SM Standard 1X2 Coupler 1310/1550nm 10/90 Σχέδιο διαίρεσης 1M Τύπος ινών μήκους 900um
Οπτική σύνδεση Σύντομη εισαγωγή:
Τα 1X2 και 2X2 προσφέρουν πολύ χαμηλή απώλεια εισαγωγής, χαμηλή εξάρτηση από την πόλωση και εξαιρετική περιβαλλοντική σταθερότητα.Τα συστατικά του μονότυπου συνδετήρα λειτουργούν με λειτουργίες διαίρεσης ισχύος και παρακολούθησης σε όλα τα είδη οπτικών συστημάτων επικοινωνίας.
Οι σύνδεσμοι ευρείας ζώνης μονοτρόπου έχουν εύρος ζώνης 80nm, σε σύγκριση με 40nm των τυπικών σύνδεσμων μονοτρόπου.
Μπορεί επίσης να παρέχεται σύνδεσμος που λειτουργεί σε κεντρικό μήκος κύματος εκτός από 1550nm ή 1310nm.
1 × 2 Σύνδεσμοι οπτικών ινών Χαρακτηριστικά και οφέλη:
1)Μικρή υπερβολική απώλεια
2) Χαμηλή απώλεια εισαγωγής
3) Και οι δύο κάρτες
4) Εξαιρετική ομοιομορφία
5) Χαμηλή απώλεια που εξαρτάται από την πόλωση
6) Υψηλή κατευθυντικότητα
7) Εφαρμογές
8) Δύο χρώματα OTDR
9) Πλήρης διπλής μετάδοσης
10) Πολυχρωματικοί αισθητήρες
11) Διάκλαση κορμού/κυκλώματος
Πιστοποίηση και συμμόρφωση:
1) GR-1209 - ΚΑΛΟΣ Απαιτήσεις για παθητικά οπτικά στοιχεία
2) GR - 1221 - CORE Απαιτήσεις διασφάλισης της αξιοπιστίας για παθητικά οπτικά εξαρτήματα
3) GR - 326 - CORE Απαιτήσεις για οπτικούς συνδέσμους και συγκροτήματα εκτοξευτών με ενιαίο τρόπο
4) Πρότυπο ενσωματωτότητας TIA-604 για συνδέσμους οπτικών ινών
5) Οδηγία RoHS για τον περιορισμό των επικίνδυνων ουσιών.
Προδιαγραφή και παράμετρος διπλού φανού ευρείας μάρκας ζεύξης:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 30,50 έως 4,60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 20/80 | 60,80 έως 7,40/≤1.2 | 60,50 έως 7,70/≤1.2 | |||
| 10/90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5/95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 3/97 | 140,60 έως 15,50/≤0.3 | 130,60 έως 16,05/≤0.4 | |||
| 2/98 | 160,60 έως 17,90/≤0.25 | 150,60 έως 18,20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.15 | |||
| Απώλεια απόδοσης (dB) | ≥ 50 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 65 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
* Η παραπάνω προδιαγραφή είναι χωρίς συνδέσμους
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 35- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α Χ: Προσαρμογή |
121x2 22Τελείωσε. |
351310/1550nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Προσαρμογή |
2525 μM ίνες 09:900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Λειτουργικό μήκος κύματος | Ποσοστό ζεύξης | μήκος ινών | Τύπος ινών | Τύπος σύνδεσης | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Παγκόσμιος Οργανισμός Ειδικών Ερευνών
Εφαρμογή 2×2 οπτικών ζεύξεων ινώδους ινών:
Συστήματα FTTx
Δίκτυα LAN, WAN και Metro
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Τηλεπικοινωνίες μεγάλων αποστάσεων
Μίνι μεγέθη μονάδα πομπός/αποδέκτη
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα επικοινωνίας
Οπτικό σύστημα διανομής ισχύος
Αισθητήρες οπτικών ινών
Οπτικό σύστημα δοκιμής
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
