Λεπτομέρειες:
|
| Όνομα μοντέλου: | Συμπλέκτης οπτικών ινών 1310nm | Λειτουργούσα σειρά μήκους κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Αναλογία διαίρεσης: | 50/50,40/60,30/70,20/80,10/90,5/95 κ.λπ. | άλλους τύπους: | Μονό παράθυρο, διπλό παράθυρο, τριπλό παράθυρο, WDM |
| Τύπος συσκευών: | Σύνδεσμος συγκόλλησης | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| διάσταση συσκευασίας: | Ø4x40·Ø4x54·98x16x9 mm | Τύπος διαμόρφωσης: | 2×2 Διαίρεση |
| Επισημαίνω: | 2x2 συζευκτήρας οπτικών ινών,Συζευκτήρας 1310nm οπτικών ινών,Πολλαπλού τρόπου συζευκτήρας οπτικών καλωδίων |
||

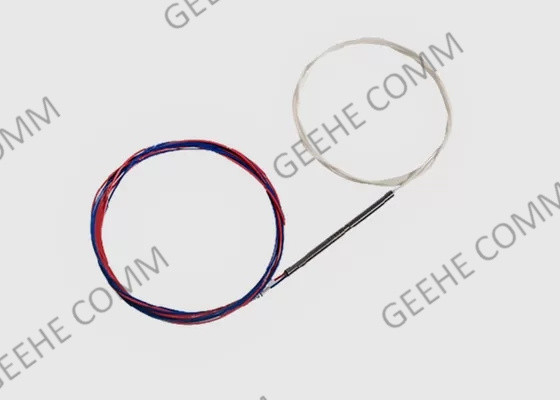

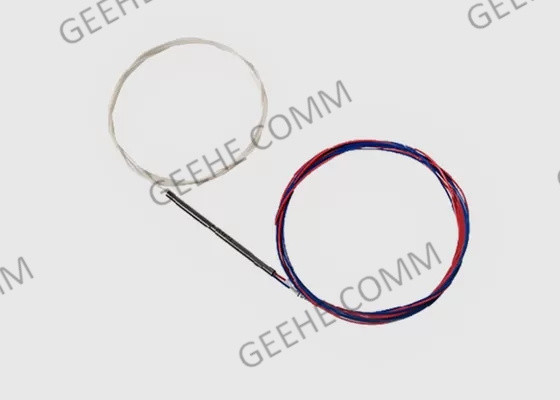

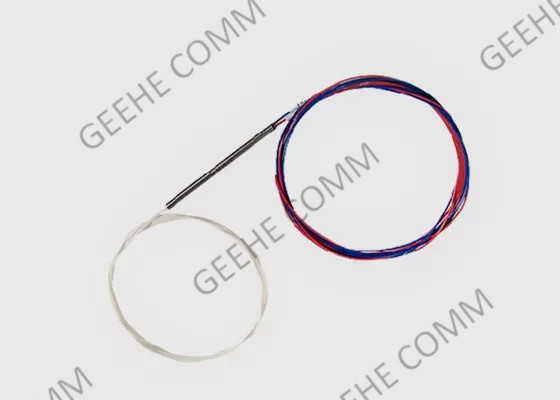

Προσαρμοσμένο 2x2 πολυμέτωπο μονό λειτουργικό σύνδεσμο οπτικών ινών 1310nm
Οπτική σύνδεση Σύντομη εισαγωγή:
Οι σύνδεσμοι ευρείας ζώνης μονοτρόπου έχουν εύρος ζώνης 80nm, σε σύγκριση με 40nm των τυπικών σύνδεσμων μονοτρόπου.
Οι σύνδεσμοι που λειτουργούν σε κεντρικό μήκος κύματος εκτός των 1550nm ή 1310nm μπορούν επίσης να παρέχονται.
1x2 90:10 αναλογία διαίρεσης
250 μm γυμνές ίνες για εύκολη απομάκρυνση, σύνδεση ή τερματισμό.
Επίσης διαθέσιμα προεπιλεγμένα με LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, και ST/UPC50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 και 99/1.
Διαθέσιμες αναλογίες διαίρεσης: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 και 99/1.
Ειδικά χαρακτηριστικά και οφέλη των οπτικών συνδετήρων ινώδους ίνου:
1) Μικρή υπερβολική απώλεια
2) Χαμηλή απώλεια εισαγωγής
3) Και οι δύο κάρτες
4) Εξαιρετική ομοιομορφία
5) Χαμηλή απώλεια που εξαρτάται από την πόλωση
6) High Directivity 7) Various coupling ration
Πιστοποίηση και συμμόρφωση
1) GR-1209 - ΚΑΛΟΣ απαιτήσεις για παθητικά οπτικά στοιχεία
2) GR - 1221 - CORE Απαιτήσεις διασφάλισης της αξιοπιστίας για παθητικά οπτικά εξαρτήματα
3) GR - 326 - CORE Απαιτήσεις για οπτικές συνδέσεις μονόταξης και συγκροτήματα εκτοξευτών
4) TIA-604 - Πρότυπο ενσωματώσιμης λειτουργίας των συνδέσεων οπτικών ινών
5) RoHS - Directive on Restriction of Hazardous Substances 6) ISO9001:2015 Σύστημα ποιότητας
Προδιαγραφή και παράμετρος ζεύξης FBT:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1490 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 10:90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5:95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.1 | |||
| Απώλεια απόδοσης (dB) | ≥ 50 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 55 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 345- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α X: κατόπιν αιτήματος |
121x2 22Τελείωσε. |
1310 και 1490 και 1550nm | 0101:99 0505,595 ..... 5050.50 |
11 m x: κατόπιν αιτήματος |
25250,00 μM ίνες 09 900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Επιχείρηση μήκος κύματος | Ποσοστό ζεύξης | Μέγεθος ινών | Τύπος ινών | Τύπος συνδέσμου | Διάσταση |
Συγκρίνετε το FBT Coupler με το PLC Splitter:
| Παράμετροι | Μικρομετρικός διαχωριστικός μηχανισμός | Διαχωριστής PLC |
| Μέθοδος κατασκευής | Δύο ή περισσότερα κομμάτια οπτικών ινών συνδέονται μεταξύ τους και τοποθετούνται σε μια συσκευή συγχωνευμένων ινών.Οι ίνες είναι στη συνέχεια τραβήχτηκε έξω σύμφωνα με την παραγωγή κλάδο και αναλογία με μια ίνα που επιλέγεται ως εισροή. | Αποτελείται από ένα οπτικό τσιπ και αρκετές οπτικές συστοιχίες ανάλογα με την αναλογία εξόδου. |
| Λειτουργικό μήκος κύματος | 1310nm και 1550nm (πρότυπο), 850nm (προσαρμοσμένο) | 1260nm -1650nm (πλήρες μήκος κύματος) |
| Εφαρμογή | HFC (δίκτυο ινών και ομοαξονικών καλωδίων για CATV) | Το ίδιο. |
| Απόδοση | Για μεγαλύτερα διαχωριστικά, η αξιοπιστία μπορεί να γίνει πρόβλημα. | Υψηλό επίπεδο αξιοπιστίας και σταθερότητας. |
| Εισαγωγή/Εξαγωγή | Μία ή δύο εισροές με μέγιστη απόδοση 32 ινών. | Μία ή δύο εισροές με μέγιστη απόδοση 64 ινών. |
| Πακέτο | Ατσάλινος σωλήνας (χρησιμοποιείται κυρίως σε εξοπλισμό), ABS μαύρη μονάδα (συμβατική) | Το ίδιο. |
| Διάταξη: | Γυμνή οπτική ίνα: 0,9 mm, 2,0 mm και 3,0 mm | Το ίδιο. |
| Μέγεθος συσκευασίας | 1×2 έως 1×8 μικρότερο μέγεθος από τον PLC | Περισσότερο από 1 × 8, PLC διαχωριστικό μέγεθος είναι μικρότερο |
| Σταθερότητα και Αξιόπιστη | Η σταθερότητα είναι καλύτερη. | Υψηλή σταθερότητα όχι όσο FBT Splitter |
Εφαρμογή οπτικών ζεύξεων ινώδους μετάλλου:
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
