Λεπτομέρειες:
|
| Όνομα μοντέλου: | Παθητικός οπτικός διαχωριστής PLC | Τύπος ινών: | G657A Ή G652D |
|---|---|---|---|
| Τρόποι ινών: | SM, ΚΚ | Χωρίζοντας αναλογία: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| Λειτουργικό μήκος κύματος: | 1260 έως 1650 Nm | Χρώμα: | Λευκό και πολύχρωμο |
| Μέγεθος ινών: | Προσαρμοσμένο Length1M, 1.5M, 2M, 2.5M, συνήθεια | Συνδετήρας: | Επικεφαλής |
| Διάστημα κύματος: | 1310-1550nm | Πακέτο: | Ατσάλινος σωλήνας, μαύρο κουτί ABS |
| Επισημαίνω: | οπτικός θραύστης PLC 2x4 Blockless,Παθητικός οπτικός θραύστης PLC FTTH,Χαμηλός εισαγωγής θραύστης PLC απώλειας οπτικός |
||

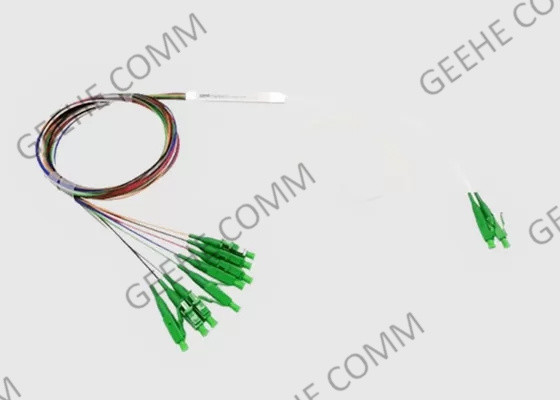

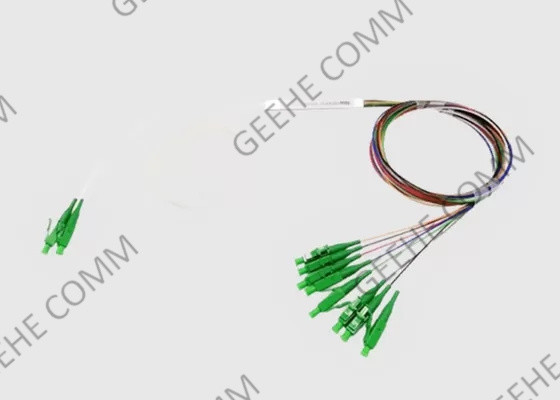

FTTH απώλεια εισαγωγής 2x4 Blockless παθητικό οπτικό PLC Splitter
Βασικές πληροφορίες για τον οπτικό διαχωριστή:
Οι επίπεδοι οπτικοί διαχωριστές (PLC) είναι παθητικά στοιχεία οπτικών ινών, τα οποία παρέχουν διαίρεση ισχύος του εισερχόμενου οπτικού σήματος.Τσιπ διαίρεσης ισχύοςΤα τρία μέρη πρέπει να συναρμολογούνται με πολύ υψηλή ακρίβεια, προκειμένου να εξασφαλίζονται οι καλύτερες δυνατές παραμέτρους μετάδοσης:χαμηλή απώλεια εισαγωγής ανά κανάλι (ελάχιστη IL που υστερεί σε σχέση με τις θεωρητικές τιμές), υψηλή απώλεια απόδοσης,υψηλή ομοιομορφία των παραμέτρων μετάδοσης για όλα τα κανάλια στην περιοχή των μήκων κύματος από 1260 έως 1650 nm (αντίστοιχα, προβλέπονται παραμέτροι μετάδοσης ανεξάρτητα από το μήκος κύματος), για θερμοκρασίες από -40°C έως +85°C και για όλες τις καταστάσεις πόλωσης του μεταδιδόμενου οπτικού σήματος.
Οπτικός διαχωριστής Οι οπτικοί διαχωριστές είναι απαραίτητοι για τη μετάβαση των οπτικών σημάτων σε περισσότερους συνδρομητές.Οι πιο συνηθισμένοι τύποι διαχωριστικών είναι οι PLC (διαχωριστικά που χαραγμένα σε πλακέτα) και τα συγχωνευμένα (συσκευασμένες ίνες)Οι οπτικοί διαχωριστές διαιρούν ένα σήμα συμμετρικά και χρησιμοποιούνται συχνά σε δίκτυα FTTx και PON.
Χαρακτηριστικά και πλεονεκτήματα του οπτικού διαχωριστή:
Εφαρμογή και πρότυπο:
Προδιαγραφές και παραμέτρους
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργικό μήκος κύματοςnm) | 1260~1650 | ||||||||||
| Περιοχή μήκους κύματος θύρας (nm) | 1310 ± 20,1490 ± 10 και 1550 ± 20 | ||||||||||
| Απώλεια εισαγωγής@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| ΠΔΛ@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Απώλεια επιστροφής @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Δύναμη εισόδου(mW) | 250 μέγιστο | ||||||||||
| Θερμοκρασία λειτουργίας(°C) | -40~+85°C | ||||||||||
| Θέρμανση αποθήκευσης(°C) | -40~+85°C | ||||||||||
| Τύπος ινών | Η Corning G657A1 | ||||||||||
Μέγεθος συσκευασίας οπτικού διαχωριστή:
| WxHxD(mm) | Λιμάνι | ||||
| 60x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
Πληροφορίες παραγγελίας:
| ΠΛΚ | ΑΑΑ | Β | CC | D | EE | ΕΠ | ΓΓ |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 1=900μm χαλαρό | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | 1=900μm χαλαρό | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | Ειδικότερα, οι συνδετήρες που χρησιμοποιούνται για την κατασκευή των ηλεκτρικών συσσωρευτών πρέπει να είναι: | Ειδικότερα, οι συνδετήρες που χρησιμοποιούνται για την κατασκευή των ηλεκτρικών συσσωρευτών πρέπει να είναι: | |
| Διαμόρφωση | Τύπος ινών εισόδου | Μέγεθος ινών εισόδου | Διάστημα ινών εξόδου | Φύλλα εξόδου | Σύνδεσμος εισόδου | Σύνδεσμος εξόδου |
