Λεπτομέρειες:
|
| Όνομα μοντέλου: | 1 × 4 PLC οπτικός διαχωριστής FIber | Στυλ συσκευασίας: | Μονάδα ABS |
|---|---|---|---|
| Τύπος διαμόρφωσης: | 1×4 | Τύπος ινών: | G652D, G657A1, ΊΝΑ G657A2 |
| Τύπος συνδέσμου: | SC/APC | Εισόδου-εξόδου διάμετρος ινών: | 20,0 mm |
| μήκος ινών εισόδου/εξόδου: | 1.5m | Αναλογία διαίρεσης: | 50/50 διάσπαση (ακόμα και) |
| Μήκος κύματος λιμένων: | 1260 - 1650nm | Ετικέτες οπτικών ινών: | Εισαγωγή - λευκό, παραγωγή - γκρίζα, άσπρος, κόκκινος, μαύρα |
| Επισημαίνω: | 1x4 οπτική κασέτα θραυστών PLC,1x4 οπτικό APC Sc θραυστών PLC,Οπτικός θραύστης ινών συστημάτων FTTX |
||

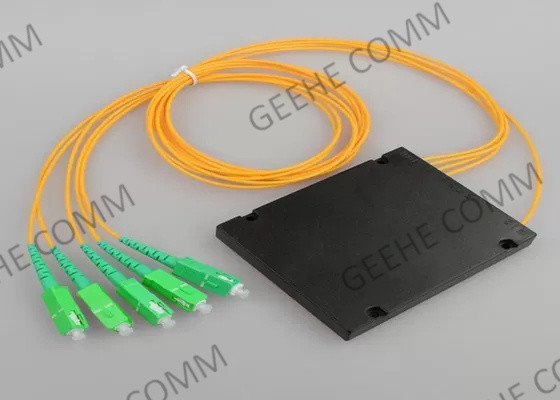

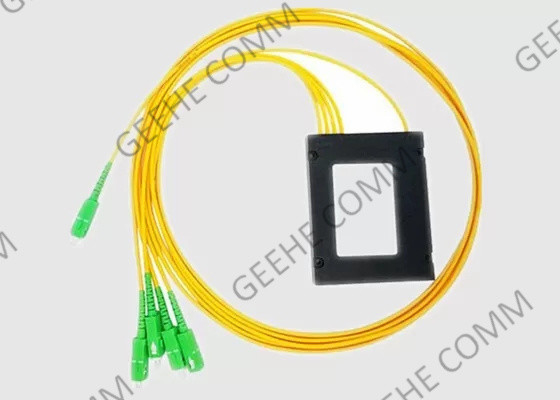

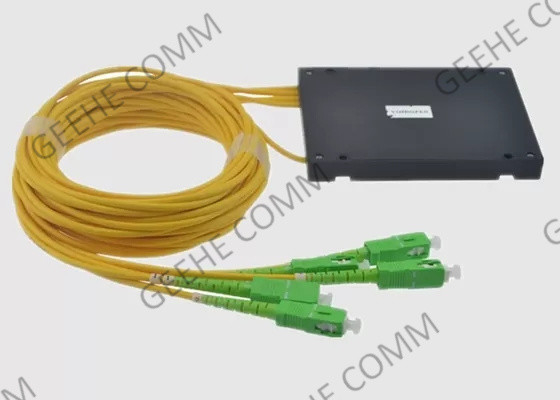

1x4 PLC οπτικό διαχωριστικό κασέτα SC APC επίπεδης κυματοδρομική οπτική διαχωριστική ίνα
Βασικές πληροφορίες:
Οι διαχωριστές 1xN και 2XN Planar Lightwave Circuit (PLC) βασίζονται στην τεχνολογία Plasma Chemical Vapor Deposition (P-CVD) και στην κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας διαδικασία κατασκευής για την παροχή σταθερού οπτικού χαρακτήρα.Το 1xN και 2XN Splitter διαθέτει εγγυημένες προδιαγραφές απόδοσης και υψηλή αξιοπιστία που ξεπερνούν τις απαιτήσεις της Telcordia και είναι προσαρμοσμένο για διαφορετικές εφαρμογές και αγορές.
Ο μοιραστής PLC εφαρμόζεται σε αναπτύξεις FTTX, δίκτυα PON, συνδέσμους CATV και διανομή οπτικού σήματος.Όλα τα προϊόντα πληρούν τις απαιτήσεις GR-1209-CORE-2001 και GR-1221-CORE-1999.
Ειδικά χαρακτηριστικά και πλεονεκτήματα του ABS Module PLC:
Εφαρμογή και πρότυπο:
Προδιαγραφές και παραμέτρους
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργικό μήκος κύματοςnm) | 1260~1650 | ||||||||||
| Περιοχή μήκους κύματος θύρας (nm) | 1310 ± 20,1490 ± 10 και 1550 ± 20 | ||||||||||
| Απώλεια εισαγωγής@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| ΠΔΛ@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Απώλεια επιστροφής @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Δύναμη εισόδου(mW) | 250 μέγιστο | ||||||||||
| Θερμοκρασία λειτουργίας(°C) | -40~+85°C | ||||||||||
| Θέρμανση αποθήκευσης(°C) | -40~+85°C | ||||||||||
| Τύπος ινών |
Η Corning G657A1 |
||||||||||
Μέγεθος συσκευασίας ABS:
| W × H × L (mm) | Λιμάνι | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Πληροφορίες παραγγελίας:
| ΠΛΚ- | ΑΑΑ- | Β- | CC- | Δ- | EE | ΦΦ- | ΓΓ |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0mm σακάκι 3=3,0mm σακάκι |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | 2=2,0mm σακάκι 3=3,0mm σακάκι |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | Ειδικότερα, οι συνδετήρες που χρησιμοποιούνται για την κατασκευή των ηλεκτρικών συσσωρευτών πρέπει να είναι: | Ειδικότερα, οι συνδετήρες που χρησιμοποιούνται για την κατασκευή των ηλεκτρικών συσσωρευτών πρέπει να είναι: | |
| Διαμόρφωση | Τύπος ινών εισόδου | Μέγεθος ινών εισόδου | Διάστημα ινών εξόδου | Διάστημα ινών εξόδου | Σύνδεσμος εισόδου | Σύνδεσμος εξόδου |
Πακέτο διαίρεσης ABS PLC 2×64:
Υπηρεσία Geehe:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημες μάρκες και Ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με όλη τη διαδικασία ελέγχου από την SGS
