Λεπτομέρειες:
|
| Όνομα μοντέλου: | Οπτικό ζεύγος FBT Box | Οπτικός τύπος διαμόρφωσης συζευκτήρων: 1x2 λειτουργούν μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Αναλογία διαίρεσης: | 50:50,30:70,10:90,5:95,1:99 | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Τύπος συσκευών: | Κουτί σύνδεσης με συγκόλληση | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| διάσταση συσκευασίας: | Ø4x40·Ø4x54·98x16x9 mm | Αριθμός: | 12 Εισφορά ινών,16 Έκδοση ινών |
| Επισημαίνω: | 9/125 συζευκτήρας οπτικών ινών,G652D συζευκτήρας οπτικών ινών,9/125 συζευκτήρας ινών fbt |
||

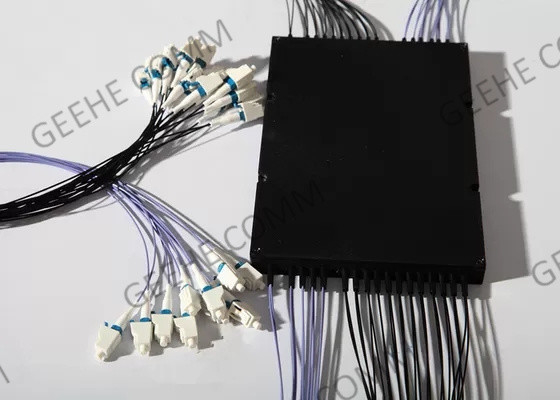

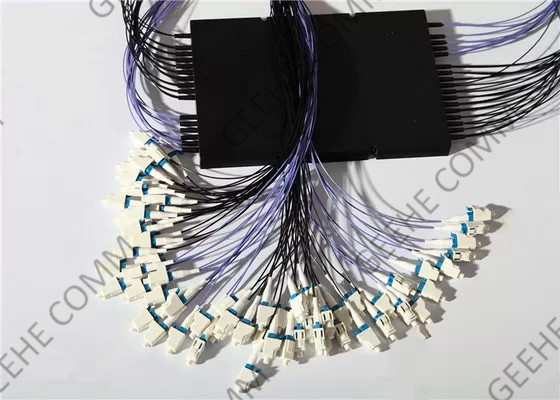

FBT Box Optical Coupler SM 9/125, G652D Διανομή ινών με αστρική δομή
FBT Οπτική ζεύξη Σύντομη εισαγωγή:
Οι σύνδεσμοι υδραυλικών ινών (Fused Fiber Optic Coupler, FBT Coupler) έχουν σχεδιαστεί για τον διαχωρισμό ισχύος και την πρόσβαση σε τηλεπικοινωνιακό εξοπλισμό, δίκτυα CATV και εξοπλισμό δοκιμών.Αυτά τα είδη μικρών εξαρτημάτων είναι διαθέσιμα ξεχωριστά ή ενσωματωμένα σε μονάδες για την προστασία των ινών, MUX/DMUX, παρακολούθηση οπτικών καναλιών και εφαρμογές πλειοψηφίας προσθήκης/αποβολής.
Ο οπτικός σύνδεσμος FBT πλαστικού κουτιού μπορεί να επιλέξει πολλές επιλογές συνδέσμων, όπως Lc, Sc, Fc, St, MU.
Χαρακτηριστικά και πλεονεκτήματα των ζεύξεων οπτικών ινών:
Συγκρίνετε το FBT Coupler με το PLC Splitter:
| Παράμετροι | Μικρομετρικός διαχωριστικός μηχανισμός | Διαχωριστής PLC |
| Μέθοδος κατασκευής | Δύο ή περισσότερα κομμάτια οπτικών ινών συνδέονται μεταξύ τους και τοποθετούνται σε μια συσκευή συγχωνευμένων ινών.Οι ίνες είναι στη συνέχεια τραβήχτηκε έξω σύμφωνα με την παραγωγή κλάδο και αναλογία με μια ίνα που επιλέγεται ως εισροή. | Αποτελείται από ένα οπτικό τσιπ και αρκετές οπτικές συστοιχίες ανάλογα με την αναλογία εξόδου. |
| Λειτουργικό μήκος κύματος | 1310nm και 1550nm (πρότυπο), 850nm (προσαρμοσμένο) | 1260nm -1650nm (πλήρες μήκος κύματος) |
| Εφαρμογή | HFC (δίκτυο ινών και ομοαξονικών καλωδίων για CATV) | Το ίδιο. |
| Απόδοση | Για μεγαλύτερα διαχωριστικά, η αξιοπιστία μπορεί να γίνει πρόβλημα. | Υψηλό επίπεδο αξιοπιστίας και σταθερότητας. |
| Εισαγωγή/Εξαγωγή | Μία ή δύο εισροές με μέγιστη απόδοση 32 ινών. | Μία ή δύο εισροές με μέγιστη απόδοση 64 ινών. |
| Πακέτο | Ατσάλινος σωλήνας (χρησιμοποιείται κυρίως σε εξοπλισμό), ABS μαύρη μονάδα (συμβατική) | Το ίδιο. |
| Διάταξη: | Γυμνή οπτική ίνα: 0,9 mm, 2,0 mm και 3,0 mm | Το ίδιο. |
| Μέγεθος συσκευασίας | 1×2 έως 1×8 μικρότερο μέγεθος από τον PLC | Περισσότερο από 1 × 8, PLC διαχωριστικό μέγεθος είναι μικρότερο |
| Σταθερότητα και Αξιόπιστη | Η σταθερότητα είναι καλύτερη. | Υψηλή σταθερότητα όχι όσο FBT Splitter |
Ειδικότητα και παράμετρος ευρείας μάρκας ζεύξης:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1490 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 10:90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5:95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.1 | |||
| Απώλεια απόδοσης (dB) | ≥ 55 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 55 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
* Η παραπάνω προδιαγραφή είναι χωρίς συνδέσμους
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 345- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α X: κατόπιν αιτήματος |
121x2 22Τελείωσε. |
1310 και 1490 και 1550nm | 0101:99 0505,595 ..... 5050.50 |
11 m x: κατόπιν αιτήματος |
25250,00 μM ίνες 09 900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Δεν υπάρχει σύνδεση |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Επιχείρηση μήκος κύματος | Ποσοστό ζεύξης | Μέγεθος ινών | Τύπος ινών | Τύπος συνδέσμου | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Από την 1η Ιανουαρίου 2015
Εφαρμογή ζεύξης οπτικών ινών:
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία από κουτιά μεταφοράς και απλά να πάρει λίγο χώρο
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών
4) Γρήγορη παράδοση
Με εξειδικευμένους και σταθερούς εργαζόμενους, όλο το κύκλο εργασιών των παραγγελιών είναι ταχύτερο από τους ανταγωνιστές
5) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημα εμπορικά σήματα και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS
6)Εγγύηση
Όλα τα εργοστασιακά μας προϊόντα με εγγύηση 12 μηνών, οποιαδήποτε σχόλια για τα προϊόντα μας καλωσορίζουμε για σχόλια σε εμάς.
