Λεπτομέρειες:
|
| Όνομα μοντέλου: | Μίνι μεγέθους FBT σύνδεσμοι οπτικών ινών | Οπτικός τύπος διαμόρφωσης συζευκτήρων: 1x2 λειτουργούν μήκος κύματος: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Αναλογία διαίρεσης: | 50:50,30:70,10:90,5:95,1:99 | άλλους τύπους: | Singlewindow, Dualwindow, Triplewindow |
| Τύπος συσκευών: | Σύνδεσμος συγκόλλησης | Διαθέσιμος προ-που ολοκληρώνεται: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ΚΑΙ ST/UPC |
| Ευθυγράμμιση πόλωσης: | Αργός άξονας ή γρήγορος άξονας | Τύπος ινών: | Καλώδιο ΠΡΩΘΥΠΟΥΡΓΟΥ ίνα |
| διάσταση συσκευασίας: | Ø4x40·Ø4x54·98x16x9 mm | Αριθ. των FIbe4s: | 8 Εισαγωγή ινών,8 Έκδοση ινών |
| Επισημαίνω: | 8×8 συζευκτήρας οπτικής ίνας,συζευκτήρας ινών 8×8 fbt,5/95 συζευκτήρας οπτικής ίνας |
||

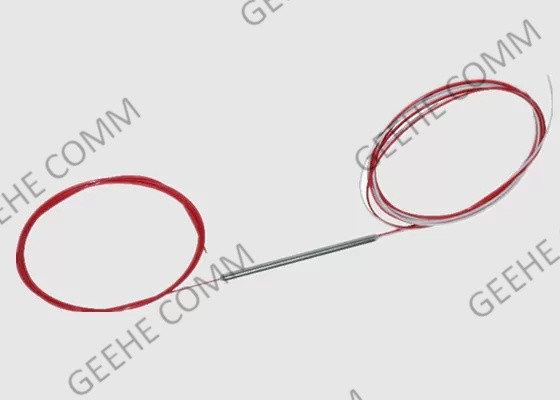

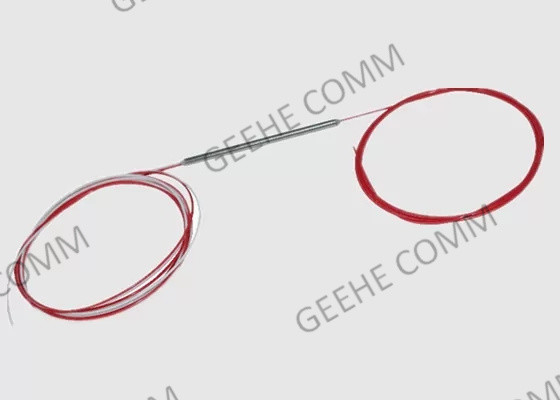

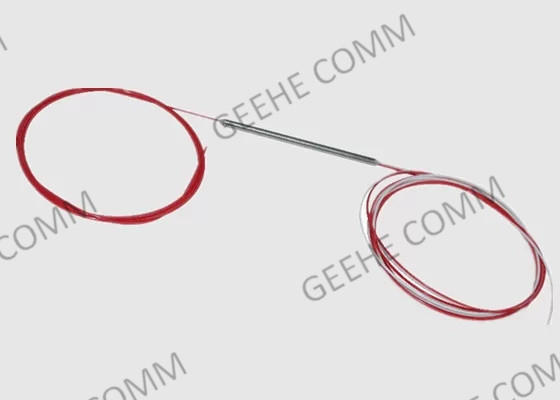

Μίνι μεγέθη χάλυβα σωλήνα 8 × 8 μεμονωμένου τρόπου αστέρι FBT οπτικές ίνες συνδετήρες
FBT Οπτική ζεύξη Σύντομη εισαγωγή:
Ένας σύνδεσμος οπτικών ινών, επίσης γνωστός ως σύνδεσμος οπτικών ινών, παρέχει τερματισμό στο τέλος μιας οπτικής ινής, που χρησιμεύει για την γρήγορη σύνδεση ή αποσύνδεση μιας ινής από μια άλλη.
Η ίδια η οπτική ίνα περιέχει έναν πυρήνα από λεπτό, ευέλικτο και διαφανές γυαλί ή πλαστικό που, χωρίς ένα σύνδεσμο οπτικών ινών, θα απαιτούσε σύνδεση,η οποία είναι η πράξη της απόρριψης του υλικού που περιβάλλει τον πυρήνα στην άκρη κάθε ινών και στη συνέχεια εξασφαλίζει την άμεση επαφή μεταξύ των δύο πυρήνων.
8×8 Σύνδεσμοι οπτικών ινών Χαρακτηριστικά και οφέλη:
Συγκρίνετε το FBT Coupler με το PLC Splitter:
| Παράμετροι | Μικρομετρικός διαχωριστικός μηχανισμός | Διαχωριστής PLC |
| Μέθοδος κατασκευής | Δύο ή περισσότερα κομμάτια οπτικών ινών συνδέονται μεταξύ τους και τοποθετούνται σε μια συσκευή συγχωνευμένων ινών.Οι ίνες είναι στη συνέχεια τραβήχτηκε έξω σύμφωνα με την παραγωγή κλάδο και αναλογία με μια ίνα που επιλέγεται ως εισροή. | Αποτελείται από ένα οπτικό τσιπ και αρκετές οπτικές συστοιχίες ανάλογα με την αναλογία εξόδου. |
| Λειτουργικό μήκος κύματος | 1310nm και 1550nm (πρότυπο), 850nm (προσαρμοσμένο) | 1260nm -1650nm (πλήρες μήκος κύματος) |
| Εφαρμογή | HFC (δίκτυο ινών και ομοαξονικών καλωδίων για CATV) | Το ίδιο. |
| Απόδοση | Για μεγαλύτερα διαχωριστικά, η αξιοπιστία μπορεί να γίνει πρόβλημα. | Υψηλό επίπεδο αξιοπιστίας και σταθερότητας. |
| Εισαγωγή/Εξαγωγή | Μία ή δύο εισροές με μέγιστη απόδοση 32 ινών. | Μία ή δύο εισροές με μέγιστη απόδοση 64 ινών. |
| Πακέτο | Ατσάλινος σωλήνας (χρησιμοποιείται κυρίως σε εξοπλισμό), ABS μαύρη μονάδα (συμβατική) | Το ίδιο. |
| Διάταξη: | Γυμνή οπτική ίνα: 0,9 mm, 2,0 mm και 3,0 mm | Το ίδιο. |
| Μέγεθος συσκευασίας | 1×2 έως 1×8 μικρότερο μέγεθος από τον PLC | Περισσότερο από 1 × 8, PLC διαχωριστικό μέγεθος είναι μικρότερο |
| Σταθερότητα και Αξιόπιστη | Η σταθερότητα είναι καλύτερη. | Υψηλή σταθερότητα όχι όσο FBT Splitter |
Ειδικότητα και παράμετρος ευρείας μάρκας ζεύξης:
| Παράμετρος | Π | Α | |||
| Λειτουργικό μήκος κύματος ((nm) | 1310 και 1490 και 1550 | ||||
| Λειτουργικό εύρος ζώνης (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| Τύπος ινών ((dB) | Επικαιροποίηση των προδιαγραφών | ||||
| Απώλεια εισαγωγής (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 έως 6,10/≤2.1 | |||
| 10:90 | 90,60 έως 10,50/≤0.6 | 80,80 έως 11,40/≤0.8 | |||
| 5:95 | 120,70 έως 13,50 /≤0.4 | 120,05 έως 14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80~21,40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.1 | |||
| Απώλεια απόδοσης (dB) | ≥ 55 | ≥ 45 | |||
| Οδηγία (dB) | ≥ 55 | ||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||
* Η παραπάνω προδιαγραφή είναι χωρίς συνδέσμους
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες παραγγελίας:
| Λευκό αίμα... | Χ- | X2- | 345- | XX- | Χ- | XX- | XX- | X |
| Π: Πριμοδότηση Α: βαθμός Α X: κατόπιν αιτήματος |
121x2 22Τελείωσε. |
1310 και 1490 και 1550nm | 0101:99 0505,595 ..... 5050.50 |
11 m x: κατόπιν αιτήματος |
25250,00 μM ίνες 09 900 μM χαλαρές ίνες | Απασχόληση με αθλητικά συστήματα 00Δεν υπάρχει σύνδεση |
Α: Α Β: Β Γ: Γ |
|
| Αξία | Αριθμός λιμένα | Επιχείρηση μήκος κύματος | Ποσοστό ζεύξης | Μέγεθος ινών | Τύπος ινών | Τύπος συνδέσμου | Διάσταση |
ΕΠΙΤΡΟΠΟΙΗΣΗ:Από την 1η Ιανουαρίου 2015
Εφαρμογή 8 ×8 ζεύξης οπτικών ινών:
Υπηρεσία Γουχάν Γκιέ:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή απώλεια που εξαρτάται από την πόλωση, χαμηλή αντανάκλαση πίσω και καλή ομοιομορφία.
2) Σύνθετη δομή
Μικρό μέγεθος, μπορεί να εγκατασταθεί απευθείας σε μια ποικιλία κουτιών μεταφοράς και να καταλαμβάνει μόνο λίγο χώρο.
3) αυστηρός έλεγχος ποιότητας
Εγγυόμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται σε αυστηρά πρότυπα δοκιμών.
4) Ελέγχος εργοστασίου
Συνεργαζόμαστε με διάσημες μάρκες και ιαπωνικούς πελάτες, με 15 χρόνια εμπειρίας ελέγχου εργοστασίου και να είναι εξοικειωμένοι με ολόκληρη τη διαδικασία ελέγχου από την SGS.
5)Εγγύηση
Όλα τα εργοστασιακά μας προϊόντα με εγγύηση 12 μηνών, οποιαδήποτε σχόλια για τα προϊόντα μας καλωσορίζουμε για σχόλια σε εμάς.
