Λεπτομέρειες:
|
| Πρότυπο όνομα:: | FC ενιαία πλεξίδα τρόπου ινών | Τύπος συνδετήρων: | fc συνδετήρας |
|---|---|---|---|
| Αρίθμηση σκελών: | 4, 6, 8, 12, 24, 48 ίνες προαιρετικές | Σακάκι καλωδίων: | PVC/LSZH/OFNP |
| Υλικό καλωδίων: | PVC, OM1, OM2 ή OM3 προαιρετικό | μήκος καλωδίων: | 1M, 2M, 3M… |
| Χρώμα καλωδίων: | Κίτρινος, Aqua, πορφύρα, βιολέτα ή προσαρμοσμένος | Τύπος ινών: | SM/OM1/OM2/OM3/OM4 |
| Τρόπος καλωδίων: | Ενιαίος τρόπος ή πολυ τρόπος | Τύπος προσώπου τελών: | PC/UPC/APC |
| Επισημαίνω: | πλεξίδα ινών τρόπου 2M ενιαία,πλεξίδα οπτικών ινών 2M,πλεξίδα οπτικής ίνας 2M |
||

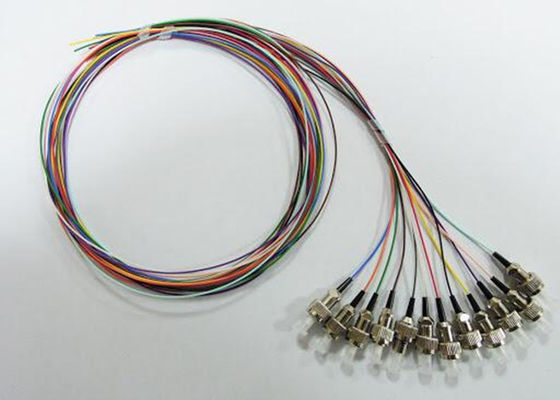

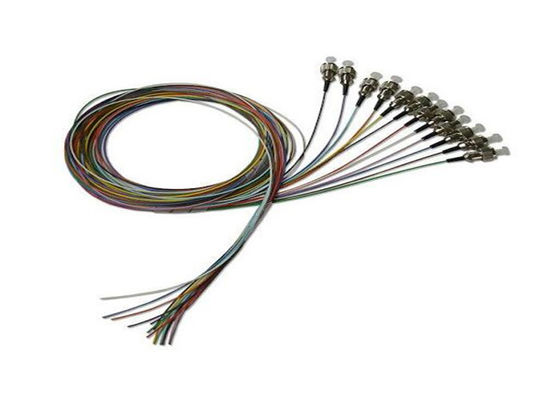

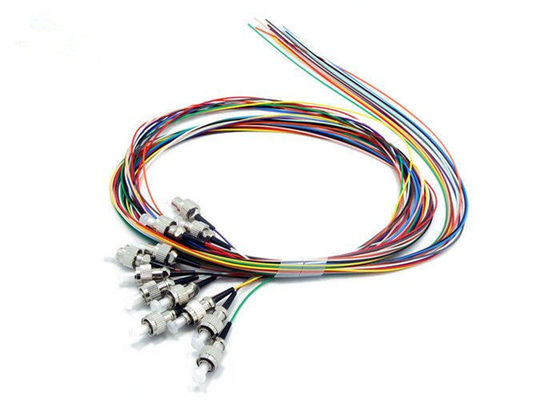

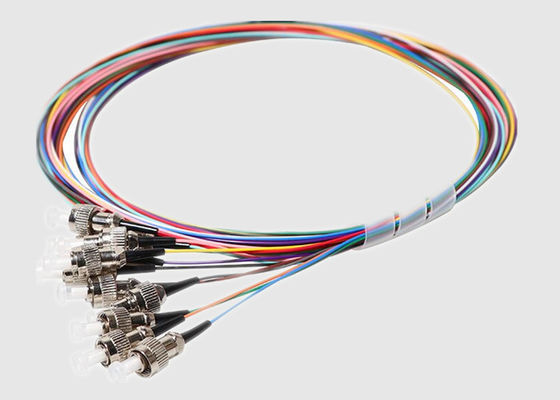

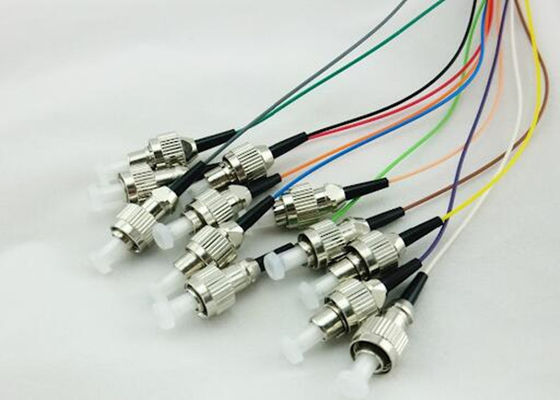

Ελεύθερα δείγματα 12 ίνα 12 ενιαία πλεξίδα τρόπου ινών ανεμιστήρων έξω FC χρώματος
Βασικές πληροφορίες:
12 η ίνα 12 πλεξίδα οπτικών ινών ανεμιστήρων χρώματος έξω σχεδιάζεται για τις επιτροπές μπαλωμάτων ή τους αγωγούς καλωδίων όπου εκτός από το διάστημα απαιτείται. οι χαρακτηριστικοί συνδετήρες χρησιμοποιούμενοι είναι SC/ST/FC/LC, ενιαίος τρόπος ή πολλαπλού τρόπου, γυαλισμένοι UPC/APC/PC τύποι, στο άλλο άκρο της fan-out πλεξίδας οπτικών ινών, μερικές φορές υπάρχουν συνδετήρες MTP/MPO, μερικές φορές χωρίς λήξη των συνδετήρων οπτικών ινών.
Οι πλεξίδες ινών είναι μια μεγάλη λύση για την τήξη συνδετικός το εσωτερικό μιας περίφραξης οπτικών ινών. Οι fan-out κορδελλών πλεξίδες ινών έρχονται με ένα μερικό εξωτερικό σακάκι να βοηθήσουν να προστατεύσουν τις σφιχτές ίνες απομονωτών από την καταστροφή. Εάν το διάστημα είναι ένα ασφάλιστρο, το εξωτερικό σακάκι μπορεί εύκολα να αφαιρεθεί, επιτρέποντας στις πλεξίδες για να έχει μια σφιχτότερη ακτίνα κάμψεων και να λάβει το λιγότερο διάστημα.
Χαρακτηριστικά γνωρίσματα και οφέλη των πλεξίδων FC
Εφαρμογές των ενιαίων πλεξίδων τρόπου FC/APC:
Παράμετροι &Technology προδιαγραφών:
| Στοιχείο | SM (Single-Mode) | ΚΚ (πολλαπλού τρόπου) | |||
| Τύπος καλωδίων ινών | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Διάμετρος ινών (um) | 9/125 | 62.5/125 | 50/125 | ||
| IL (DB) | ≤0.3 | ≤0.1 | |||
| Τύπος καλωδίων | Simplex, ντούμπλεξ, Fan-Out | ||||
| Τύπος συνδετήρων | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI, ESCON κ.λπ. |
||||
| Καλώδιο OD (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| Τύπος τέλος-προσώπου | PC | UPC | APC | UPC | UPC |
| Επιστροφής απώλεια (DB) | >45 | >50 | >60 | / | |
| Δοκιμή ένθετο-τραβήγματος (DB) | <0> | <0> | <0> | ||
| Ανταλλαξιμότητα (DB) | <0> | <0> | <0> | ||
| Χρόνοι ζευγαρώματος | >1000 | ||||
| Αντι-εκτατή δύναμη (ν) | >70 | ||||
| Σειρά θερμοκρασίας (℃) | -40~+80 | ||||
12 προδιαγραφή πλεξίδων ινών:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τέλος-προσώπου | PC | UPC | APC | ||
| IL | DB | SM: ≤0.3ΚΚ ≤0.1 | |||
| Επανάληψη | DB | ≤0.1 | |||
| Ανταλλαξιμότητα | DB | ≤0.2 | |||
| RL | SM | DB | ≥45 | ≥50 | ≥60 |
| ΚΚ | DB | ≥36(αποκλειστικός APC συνδετήρας) | |||
| Χρόνοι ζευγαρώματος | >1000 | ||||
| Λειτουργούσα θερμοκρασία | ℃ | -40~ +80 | |||
FC διαταγή των πληροφοριών:
| OFC | - Χ | - ΧΧ | - ΧΧ | - ΧΧ | - ΧΧ | - ΧΧ |
| S: Μονοκατευθυντικό Δ: Διπλός | FA: FC/APC FC: FC/UPC FP: FC/PC | FA: FC/APC FC: FC/UPC FP: FC/PC | 09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: G657A 2:50/125 3:62.5/125 4: άλλοι | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Τρόπος ινών | Τύπος συνδετήρων | Τύπος συνδετήρων | Διάμετρος καλωδίων | Τύπος ινών | Μήκος ινών |
