Λεπτομέρειες:
|
| Πρότυπο όνομα:: | Πλεξίδες οπτικών ινών | Αριθ. της ίνας: | 12 πυρήνες |
|---|---|---|---|
| Διάμετρος: | 0.9/2.0/3.0mm | Συνδετήρας: | SC/apc |
| Outsheath: | LSZH | Τύπος τέλος-προσώπου: | PC, UPC, APC |
| Χρώμα καλωδίων: | Κίτρινος, Aqua, πορφύρα, βιολέτα ή προσαρμοσμένος | Τύπος ινών: | SM/OM1/OM2/OM3/OM4 |
| Ελάχιστη ακτίνα κάμψεων: | 30 mm/10 χιλ. | Χρόνοι ζευγαρώματος: | >1000 |
| Επισημαίνω: | πλεξίδα Sc UPC 0.9mm,πλεξίδες ινών τρόπου 0.9mm ενιαίες,Ενιαίες πλεξίδες ινών τρόπου LSZH |
||

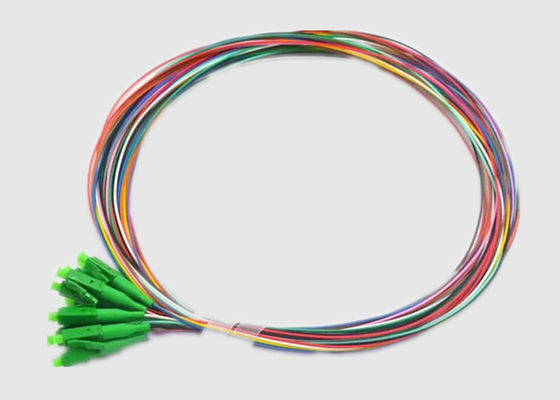

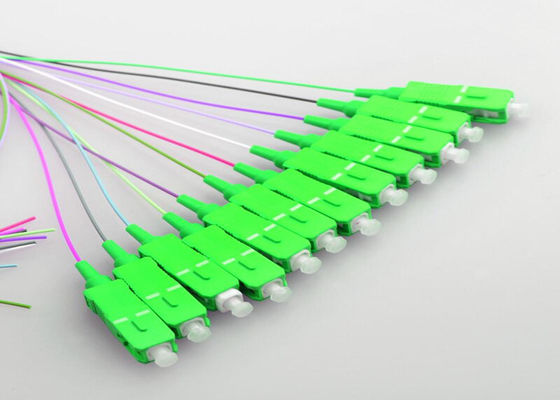

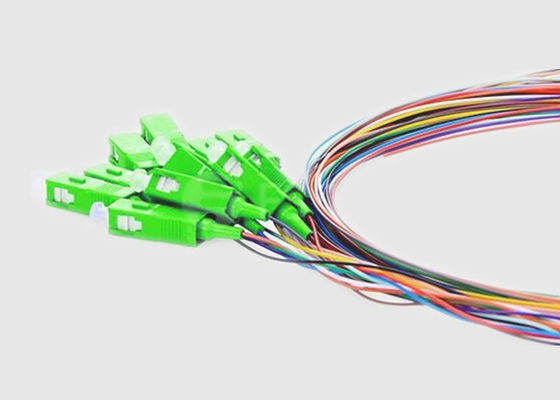

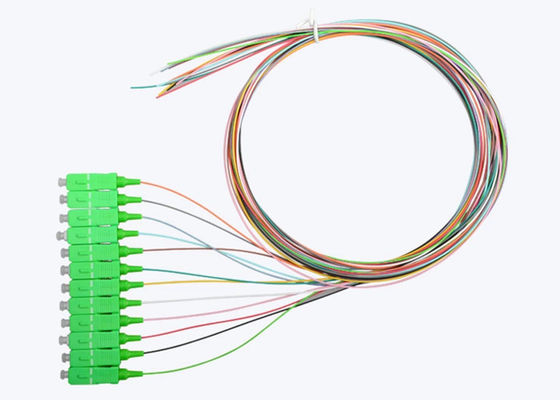

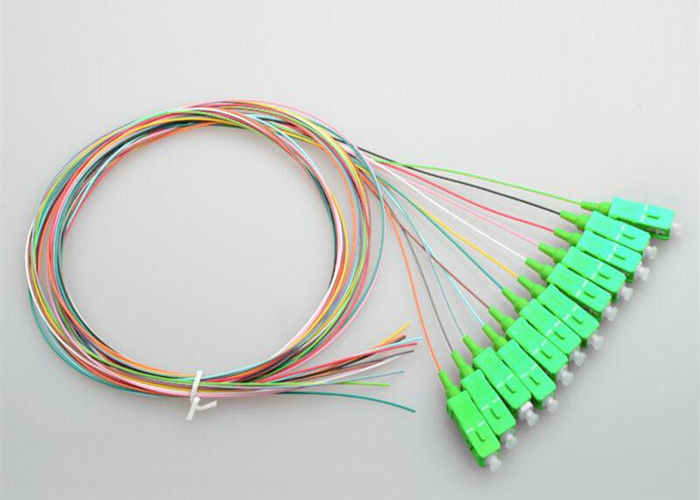

Sc/UPC ενιαίος τρόπος Ferrules 12 πακέτων πολύχρωμες κεραμικές πλεξίδες οπτικών ινών
Τι είναι πλεξίδα ινών;
Μια πλεξίδα ινών συνήθως προ-εγκαθιστά έναν οπτικό συνδετήρα από τη μία πλευρά όπου εμφανιστείτε η τήξη που συνδέεται σε μια ενιαία ίνα ενός κορμού πολυ-ινών. Οι πλεξίδες μπορούν να έχουν τους θηλυκούς ή αρσενικούς συνδετήρες. Οι πλεξίδες οπτικών ινών είναι συνήθως προκειμένου να συνδεθούν και να προστατευθούν έπειτα σε έναν δίσκο συναρμογών ινών.
Οι συνελεύσεις καλωδίων που ολοκληρώνονται μόνο σε ένα τέλος αναφέρονται συνήθως ως πλεξίδες, οι οποίες κατασκευάζονται με είτε την πολλαπλού τρόπου είτε single-mode ίνα και ολοκληρώνονται με ποικίλους συνδετήρες που περιλαμβάνουν το Sc, SC/APC, LC, LC/APC, FC, FC/APC, MTP; /MPO, και MTP ΥΠΈΡ. Άλλοι τύποι συνδετήρων είναι διαθέσιμοι κατόπιν αιτήματος.
Η απόδοση είναι εγγυημένη όπως όλες οι συνελεύσεις εξετάζονται για την απώλεια και το συντελεστή ανάκλασης εισαγωγής.
Χαρακτηριστικά γνωρίσματα και οφέλη των πλεξίδων ινών:
Εφαρμογές 12 πλεξίδων πυρήνων:
Παράμετροι &Technology προδιαγραφών:
| Στοιχείο | SM (Single-Mode) | ΚΚ (πολλαπλού τρόπου) | |||
| Τύπος καλωδίων ινών | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Διάμετρος ινών (um) | 9/125 | 62.5/125 | 50/125 | ||
| IL (DB) | ≤0.3 | ≤0.1 | |||
| Τύπος καλωδίων | Simplex, ντούμπλεξ, Fan-Out | ||||
| Τύπος συνδετήρων | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI, ESCON κ.λπ. |
||||
| Καλώδιο OD (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| Τύπος τέλος-προσώπου | PC | UPC | APC | UPC | UPC |
| Επιστροφής απώλεια (DB) | >45 | >50 | >60 | / | |
| Δοκιμή ένθετο-τραβήγματος (DB) | <0> | <0> | <0> | ||
| Ανταλλαξιμότητα (DB) | <0> | <0> | <0> | ||
| Χρόνοι ζευγαρώματος | >1000 | ||||
| Αντι-εκτατή δύναμη (ν) | >70 | ||||
| Σειρά θερμοκρασίας (℃) | -40~+80 | ||||
Προδιαγραφή συνδετήρων Sc:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τέλος-προσώπου | PC | UPC | APC | ||
| IL | DB | SM: ≤0.3 ΚΚ ≤0.1 | |||
| Επανάληψη | DB | ≤0.1 | |||
| Ανταλλαξιμότητα | DB | ≤0.2 | |||
| RL | SM | DB | ≥45 | ≥50 | ≥60 |
| ΚΚ | DB | ≥36(αποκλειστικός APC συνδετήρας) | |||
| Χρόνοι ζευγαρώματος | >1000 | ||||
| Λειτουργούσα θερμοκρασία | ℃ | -40~ +80 | |||
Sc που διατάζει τις πληροφορίες:
| OFC | - Χ | - ΧΧ | - ΧΧ | - ΧΧ | - ΧΧ | - ΧΧ |
| S: Μονοκατευθυντικό Δ: Διπλός | SA: SC/APC SC: SC/UPC SP: SC/PC | SA: SC/APC SC: SC/UPC SP: SC/PC | 09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: G657A 2:50/125 3:62.5/125 4: άλλοι | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Τρόπος ινών | Τύπος συνδετήρων | Τύπος συνδετήρων | Διάμετρος καλωδίων | Τύπος ινών | Μήκος ινών |
